Ni Paste

MLCC 내부전극용 니켈 페이스트

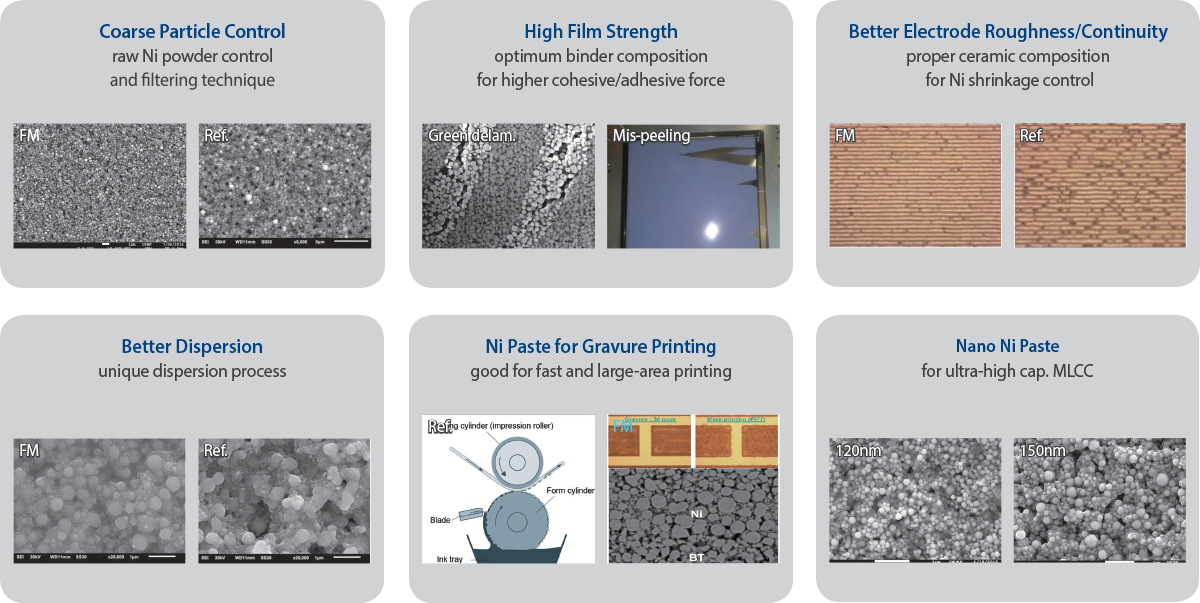

- 저점도 필터링 기술을 통한 니켈 조대입자 및 분산 응집체의 제거
- 적층 및 절단수율 향상을 위한 페이스트 바인더 조성기술
- 니켈의 수축온도 제어 및 MLCC 유전특성 향상을 위한 세라믹 첨가제 조성 기술
- 나노금속 및 나노세라믹 입자 분산성 향상을 위한 공정 기술
- 고용량 MLCC의 박층 스크린 인쇄 및 그라비아 인쇄에 적합한 페이스트 조성 기술

		FNP-600 series	FNP-400 series	FNP-300 series	FNP-200 series	FNP-180 series	FNP-150 series	FNP-120 series

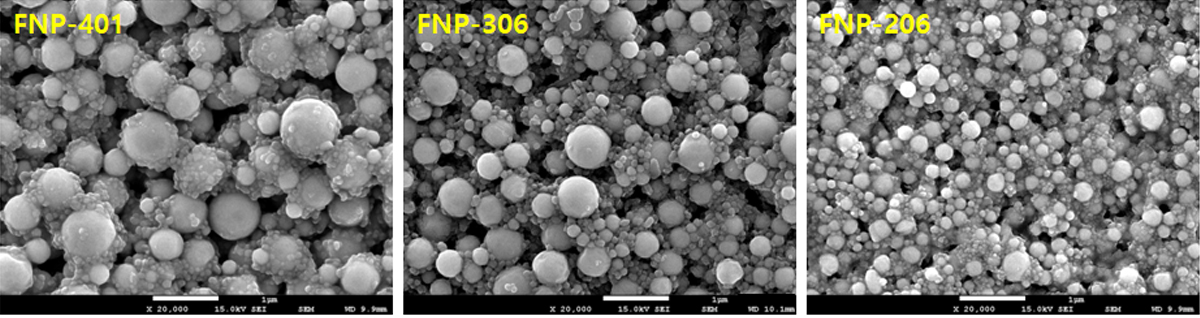

Nickel Metal	D50 (nm, from BET)	600	400	300	200	180	150	120
	BET Surface Area (m2/g)	~1.2	~1.7	~2.4	~3.3	~3.9	~4.6	~5.5
	Dmax (nm, SEM)	< 1,500	< 1,000	<900	<600	<550	<500	<400
Nickel Paste	Metal Content (wt%)	38 ~ 52 (controllable)
	Ceramic Content (wt%/Ni)	7 ~ 25 ( 100nm BT + dopant(option) )				3 ~ 20 ( 20~60nm BT + dopant(option) )
	Surface Roughness (um, Ra/Rmax)	< 0.12 / < 1.20	< 0.08 / < 0.80	< 0.06 / < 0.60	< 0.04 / < 0.40	< 0.035 / < 0.35	< 0.030 / < 0.30	< 0.025 / < 0.25
	Viscosity (Pa·s)	10.0 ~ 25.0 for screen printing 0.5 ~ 2.5 for gravure printing
	Relative Density (%)	> 98 ( = measured film density / theoretical density X 100 )
